Cổng lùa cong tự động được thiết kế và lắp đặt cho các căn nhà phố hẹp, giúp tăng không gian lối vào và thuận tiện cho việc đi lại xe cộ. Tìm hiểu ngay.
1. Cổng lùa cong là gì?
MỤC LỤC
- 1. Cổng lùa cong là gì?
- 2. Yêu cầu khi thiết kế cổng trượt cong theo góc tường
- 3. Chi tiết kỹ thuật cổng lùa cong tự động
- 4. Thiết kế cổng trượt cong chuyên nghiệp
- 5. Một số mẫu cửa cổng lùa cong đẹp tham khảo
- 6. Hướng dẫn cách lựa chọn motor cổng cho cổng lùa cong tự động phù hợp
- 7. Những loại motor cổng chất lượng cho cổng lùa cong tự động 90 độ
- 8. Cổng tự động New Day lắp đặt cổng lùa cong tự động TP Hồ Chí Minh
Cổng lùa cong còn gọi là cổng bo cong góc 90 độ đây là một trong những giải pháp cho những loại cổng hẹp nhỏ dưới 2 m muốn mở rộng cửa cổng tối đa
Cổng lùa cong tự động 90 độ với bộ cổng thay vì kéo sang ngang 1 cánh hay 2 cánh thông thường sẽ bo cong áp sát vào hai bên tường
Cổng bo cong được lắp đặt hệ thống motor cổng tự động dạng trượt giúp đẩy cổng tùy ý như mong muốn
Cổng lùa cong tự động được lắp đặt cho nhà phố với yêu cầu tính kỹ thuật cao và có kinh nghiệm giúp cổng vận hành trơn mượt hơn
Cổng lùa cong tự động
2. Yêu cầu khi thiết kế cổng trượt cong theo góc tường
Thiết kế cổng trượt cổng khá đặc biệt đòi hỏi cao về mặt cơ khí

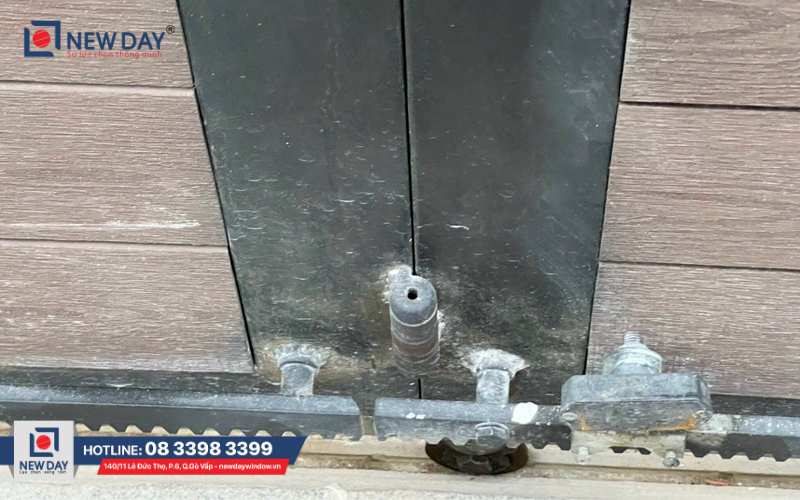

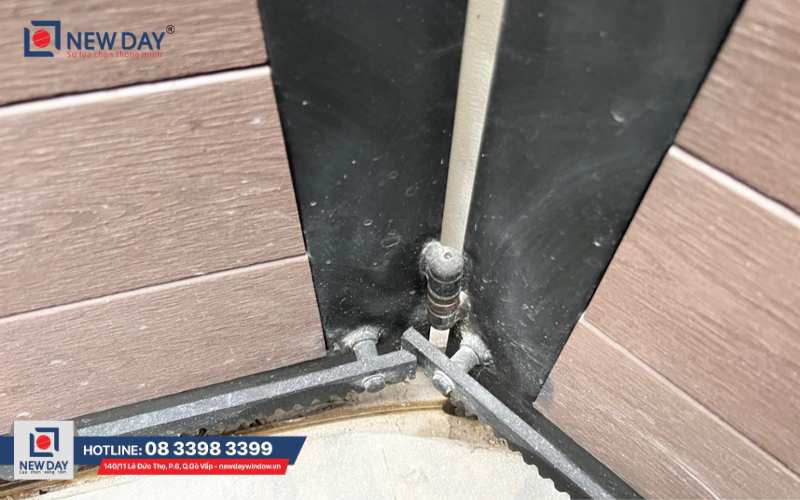

Thiết kế cổng là những tấm cổng nhỏ nối vơi nhau qua các bản lề thay vì 1 tấm cổng liền bảng lớn thông thường
Các tấm cổng nhỏ với bản lề giúp cổng dễ dàng vận hành qua đoạn bo cong hơn so với các tấm cổng bảng lớn
Tùy theo chiều rộng mỗi cổng mà có các tấm cổng nối liền với nhau
Điều khó nhất về mặt thiết kế cổng lùa bong đó là phần thanh ray trên và dưới phải thiết kế khớp nhau đủ để có thể bo cong được khi đẩy cửa
Khi vận hành cổng bo bong cần thiết kế các bánh ray trợ lực giúp cổng đẩy nhẹ nhàng hơn
3. Chi tiết kỹ thuật cổng lùa cong tự động
Lắp đặt cổng lùa cong tự động cũng lắp đặt tương tự với những cổng trượt 1 cánh hay 2 cánh
Đòi hỏi nhiều kỹ thuật và kinh nghiệm vận hành
Trước tiên cần hoàn chỉnh mặt cơ khí sao cho đẩy cổng lùa cong sao trơn tru mới tiến hành lắp đặt motor cổng
Quy trình chi tiết lắp đặt cổng lùa cong tự động do cổng tự động New Day như sau
Chuẩn bị dụng cụ:
– Bộ motor cổng trượt tự động: 1 motor cổng, 1 Bản mã, 2 tay điều khiển, 2 cảm biến, đèn tín hiệu nếu có
– Dụng cụ lắp đặt: Máy hàn, máy khoan bê tông, máy cắt ( lưới cắt gạch và lưỡi cắt sắt), dây nguồn, búa, kéo, kiềm, thước , tô vít, cờ lê ,
băng dính điện, bút điện, lục giác. Ống T 13, 17, 19, dây điện chạy cảm biến, bútgăng tay, sơn nếu cần
Bước 1: Xác định vị trí đặt motor trượt và thanh răng truyền động
– Đo cao độ thanh răng và bánh răng động cơ so với cao độ cổng nơi định gắn với thanh răng thực tế.
Khi thấp hơn phải tạo bản đế cao phù hợp nhất
– Chuẩn bị bản đế phù hợp ( có thể là một bản đế hàn sẵn hoặc đổ bê tông) bản mã để nâng chiều cao mô tơ lên, đặt bản đế phẳng với mặt tường sau đó đặt bản đế lên,
Đặt motor cổng vào thử cao độ của cổng, đặt thanh răng vào ướm thử đã đủ độ cao đế điểm định hàn chưa.
– Khi đủ độ cao đến điểm hàn thanh răng và bánh răng nằm giữa motor, đánh dấu vị trí đế cần cố định
Bước 2: Luồn dây điện nguồn và dây cảm biến vào lổ có trên bản đế
Bước 3: Hàn cố định và cân bằng thăng bằng bản mã
– Hàn cố định các bản đế vào bản mã và dùng thước kiểm tra sự thăng bằng
Bước 4: Lắp motor cổng và hàn thanh răng trên cổng
– Cố định motor cổng trượt
– Kiểm tra cơ khí cổng bằng tay, nếu cổng đẩy nhẹ nhàng thì tiến hành hàn thanh răng, nếu cổng đẩy nặng thì phải đều chỉnh lại phần cơ khí giúp vận hành nhẹ nhàng,
điều này quan trọng giúp vận hành motor cổng suôn mượt hay không
– Hàn thanh răng: bỏ ốc vào 3 lỗ ovan trên thanh răng, hàn thanh răng thứ nhất sao cho bánh răng và thanh răng khớp với nhau, hàn thanh răng thứ 2, 3,4 ..
tùy theo chiều dài cổng. Hàn đá giữa các thanh răng cố định . điểm cuối thanh răng được đặt trên bánh răng là được
Bước 5: Lắp lẫy chặn hành trình mở và đóng cổng:
– Cho cửa mở hết và đánh dấu vị trí mở hành trình. Đóng cửa tối kín tối đa xác định vị trí đóng hành trình. Cố định
Bước 6: Vị trí và cài đặt cảm biến an toàn, đèn tín hiệu:
Chon vị trí đi cảm biến an toàn, cố định vị trí và đấu nguồn cảm biến
Bước 7: Set thông số kỹ thuật motor cổng
Cài đặt thông số kỹ thuật theo quy định mỗi hãng
Bước 8: Tiến hành test vận hành và cân chỉnh
Bước 9: Bàn giao và nghiệm thu
4. Thiết kế cổng trượt cong chuyên nghiệp
4.1 Cổng trượt gấp góc với động cơ tích hợp
Cổng trượt gập góc hay bo cong được tích hợp với một động cơ motor trượt tự động
Motor cổng tự động được thiết kế nhỏ gọn thường hình chữ nhật được lắp đặt ở những vị trí khác nhau để kéo đấy motor cổng
Motor cổng bao gồm 1 động cơ quay với những trục quay có hình tròn hình bánh răng để khớp với thanh răng giúp motor vận hành có thể trượt lên thanh răng dễ dàng
Trên motor cổng có thiết kế đi kèm với 1 bo mạch điện tử điều khiển trung tâm thay vì tách riêng như motor cổng âm sàn hay motor cổng cánh tay đòn
do đó khá tiện ích trong quá trình lắp đặt cổng tự động
Bên ngoài bao bọc bởi 1 vỏ nhựa cứng chống nước
Vì lắp bên ngoài nên động cơ cổng trượt thường trang bị công nghệ kháng nước và kháng bụi IP 44
Tùy theo mỗi dòng điện áp 230 vol DC hoặc 24 vol Dc có thể biến trở điện áp
Vị trí đặt motor cổng lùa trượt cho cổng lùa cong tự động thường ở vị trí phía dưới và chọn vị trí đặt thuận tiện nhất để đẩy cổng được dễ dàng hơn
4.2 Ứng dụng của cửa cổng lùa cong
Cổng lùa cong tự động được ứng dụng đóng mở cổng lùa trượt 1 cánh là phổ biến nhất
Một số trường hợp có thể mở cổng lùa trượt 2 cánh
Thường ứng dụng những cổng có chiều rộng hạn chế như các nhà phố liền kề mà muốn tối ưu không gian lối đi ra vào rộng rãi tối đa
4.3 Đặc tính của cổng lùa cong
Cổng lùa cong có đặc tính là có thể bo cong gập góc 90 độ ôm sát tường 2 bên
Do đó phải tính toán được chiều rộng cổng khi thiết kế với khoảng rộng 2 bên tường của cổng cho phù hợp
Về mặt thông số cổng như chiều rộng, chiều dài, tải trọng cần cân nhắc để đảm bảo tính an toàn, thẩm mỹ
Lựa chọn motor cổng trượt cho cổng bo cong cũng phải phù hợp cho mỗi loại cổng
5. Một số mẫu cửa cổng lùa cong đẹp tham khảo
6. Hướng dẫn cách lựa chọn motor cổng cho cổng lùa cong tự động phù hợp
6.1 Lựa chọn motor cổng
Hiện này có nhiều loại motor cổng trượt tự động cho cổng bo cong 90 độ
Với nhiều thương hiệu motor cổng tự động khác nhau
Căn cứ mức chi phí của chủ đầu tư mà quyết định lựa chọn thương hiệu và motor cổng nào phù hợp nhất
Gía thành sẽ khác nhau cho từng thương hiệu và từng mã sản phẩm tùy theo thiết kế, cấu tạo và chức năng khác nhau
Các loại motor cổng chất lượng cho cổng lùa cong tự động
Cổng tự động New Day cung cấp sản phẩm motor cổng tự động TP HCM chất lượng đến từ các thương hiệu có tiếng
Gía thành có thể cao hơn các sản phẩm khác nhưng dịch vụ cổng tự động New Day vượt trội hơn, thời gian bảo hành lâu hơn
Chất lượng sản phẩm tốt sẽ giảm chi phí về bảo hành sản phẩm và thời gian sử dụng lâu hơn nên xét về tổng thể sẽ tiết kiệm chi phí hơn
6.2 Lựa chọn đơn vị lắp đặt cổng tự động
Đơn vị lắp đặt cổng tự động có rất nhiều đơn vị lắp đặt motor cổng tự động TP HCM.
Lựa chọn motor cổng cần thiết nhưng lựa chọn đơn vị lắp đặt uy tín và trách nhiệm là điều rất quan trọng
Motor cổng tự động không chỉ là chỉ lắp đặt sao cho vận hành được mà còn nhiều vấn đề khác
Quy trình lắp đặt cổng có đúng chuẩn kỹ thuật
Vật tư lắp đặt: chất lượng dây điện, ống nước, vật tư khác cần quan tâm
Quy trình nghiệm thu và bàn giao theo chuẩn
Vấn đề vận hành motor cổng có khi sẽ xảy ra các vấn đề lỗi kỹ thuật do vậy cần đơn vị lắp đặt có trách nhiệm xử lý
Nếu chọn đơn vị lắp đặt không liên hệ được và không có trách nhiệm, vấn đề hư hỏng motor cổng không xử lý và sử dụng được
Do đó cần thiết phải chọn đơn vị lắp đặt phải có trách nhiệm, uy tín và cam kết đồng hành cùng khách hàng trong suốt thời gian sử dụng
7. Những loại motor cổng chất lượng cho cổng lùa cong tự động 90 độ
Cổng tự động New Day có nhiệm vụ giúp khách hàng có được sự lựa chọn thông minh về giải pháp cửa thông minh với giá trị chuyển giao vượt trội trên sự mong đợi
Cổng tự động New Day lựa chọn motor cổng theo tiêu chí chất lượng -an toàn – đẳng cấp để giới thiệu khách hàng
Một số loại motor cổn chất lượng mà Cổng tự động New Day muốn giới thiệu đến khách hàng khi lắp đặt cổng lùa cong tự động 90 độ
7.1 Cổng tự động trượt tự động ROGER BH 30
Trong các dòng motor trượt tự động BH 30 là dòng đánh giá cao về độ an toàn, tiết kiệm năng lượng và công nghệ Brushless bền bỉ
Cổng trượt tự động Roger đến từ Italia là một trong thương hiệu cổng tự động đánh giá cao về chất lượng, hiện đại hiện nay
Motor cổng trượt BH30 được dùng các loại cổng tải 600 kg/ cánh cho cổng trượt công trình nhà phố, biệt thự, vila..
Ưu điểm motor trượt ROGER BH30
Tải trọng motor trượt 600kg/ cánh giúp thích hợp nhiều loại cổng trượt trên thị trường
Công nghệ chổi than Brushless giúp motor vận hành liên tục mà không sinh nhiệt do vậy được đánh giá bền bỉ
Dòng điện áp 24 vol an toàn và tiết kiệm nặng lượng
Chế độ cảm biến và tự đảo chiều khi gặp vật cản giúp sử dụng an toàn
Trang bị chế độ bảo vệ động cơ kháng nước, chống bụi IP43
Sử dụng được cho trượt mở 1 cánh, 2 cánh, xếp trượt nhiều cánh
Đồng bộ được hệ thống thông minh giúp điều khiển qua App điện thoại, camera an ninh
Khi cúp điện có thể mở dễ dàng bằng khóa chìa
7.2 Motor cổng tự động ROGER G30
Dòng motor trượt tự động Roger G30 là dòng đánh giá là “vũ khí hạng nặng” về tải trọng lớn dùng cho cổng siêu nặng và siêu trường.
Motor cổng trượt G30 Roger được dùng các loại cổng tải 2200 kg/ cánh cho cổng trượt nặng nhà máy, xí nghiệp, cổng biệt thự nặng
Ưu điểm motor trượt ROGER G30
Tải trọng motor trượt mạnh mẽ 2200kg/ cánh dùng cho cổng siêu nặng và siêu dài
Chế độ cảm biến và tự đảo chiều khi gặp vật cản giúp sử dụng an toàn
Trang bị chế độ bảo vệ động cơ kháng nước, chống bụi IP43
Sử dụng được cho trượt mở 1 cánh, 2 cánh, xếp trượt nhiều cánh
Đồng bộ được hệ thống thông minh giúp điều khiển qua App điện thoại, camera an ninh
Khi cúp điện có thể mở dễ dàng bằng khóa chìa
7.3 Cổng trượt tự động DEA LIVI 6
Trong những dòng motor cổng trượt tự động dòng Livi 6 của hãng DEA Italia là dòng thiết kế đẹp, tải motor cổng 600 kg/ cánh,
tích hợp điện thông minh và đồng bộ hệ thống nhà thông minh. Vận hành ổn định, an toàn và tiết kiệm điện năng
Ưu điểm motor trượt DEA LIVI 6
Tải trọng motor trượt 600kg/ cánh giúp thích hợp nhiều loại cổng trượt trên thị trường
Điện áp 24 vol an toàn và tiết kiệm
Tốc độ đóng/ mở cổng nhanh
Chế độ cảm biến và tự đảo chiều khi gặp vật cản giúp sử dụng an toàn
Trang bị chế độ bảo vệ động cơ kháng nước, chống bụi IP43
Sử dụng được cho trượt mở 1 cánh, 2 cánh, xếp trượt nhiều cánh
Đồng bộ được hệ thống thông minh giúp điều khiển qua App điện thoại, camera an ninh
Khi cúp điện có thể mở dễ dàng bằng khóa chìa
7.4 Cổng trượt tự động DEA LIVI 9
Dòng motor cổng trượt tự động dòng Livi 9 của hãng DEA Italia được đánh giá cao về hiện đại, thông minh, thiết kế đẹp,
tải motor cổng 900 kg/ cánh dùng cổng nặng, tích hợp điện thông minh và đồng bộ hệ thống nhà thông minh. Vận hành ổn định, bền bỉ, an toàn và tiết kiệm điện năng
Ưu điểm motor trượt DEA LIVI 9
Tải trọng motor trượt 900kg/ cánh giúp thích hợp nhiều loại cổng trượt trên thị trường
Điện áp 24 vol an toàn và tiết kiệm
Tốc độ đóng/ mở cổng nhanh 10m/ s
Chế độ cảm biến và tự đảo chiều khi gặp vật cản giúp sử dụng an toàn
Trang bị chế độ bảo vệ động cơ kháng nước, chống bụi IP43
Sử dụng được cho trượt mở 1 cánh, 2 cánh, xếp trượt nhiều cánh tải trọng cổng nặng dễ dàng
Đồng bộ được hệ thống thông minh giúp điều khiển qua App điện thoại, camera an ninh
Khi cúp điện có thể mở dễ dàng bằng khóa chìa
8. Cổng tự động New Day lắp đặt cổng lùa cong tự động TP Hồ Chí Minh
Cổng tự động New Day là một trọng giải pháp cửa thông minh của công ty TNHH Công Nghệ Cửa Thông Minh New Day (công ty New Day)
Từ năm 2017, Công Ty New Day tiên phong phân phối dòng motor cổng nhập khẩu từ Italia vào thị trường TP Hồ Chí Minh
và các tỉnh lân cận để phục vụ vận hành cổng tự động cho các dinh thự, biệt thự và nhà phố cao cấp.
New Day định hướng lựa chọn những dòng sản phẩm cao cấp cho hạng mục cổng tự động để phân phối và lắp đặt
Nhiệm vụ của cổng tự động New Day: New Day không bán motor cổng tự động mà giúp khách hàng đưa ra lựa chọn thông minh
về giải pháp cửa thông minh với giá trị cảm nhận vượt trội
New Day coi trọng giá trị cảm nhận khách hàng về sản phẩm và dịch vụ của mình và luôn trao giá trị CẢM NHẬN DƯƠNG so với giá trị khách hàng bỏ ra.
New Day đã phân phối và vận hành cổng tự động cao cấp, New Day đã phục vụ hàng trăm nghìn công trình lớn: dinh thự, biệt thự và nhà phố cao cấp
Quyền lợi vượt trội:
Bảo hành motor cổng lên 10 năm
Kiểm tra và bảo dưỡng miễn phí hàng năm trong 24 tháng
Đổi 1 đổi 1 do lỗi sản xuất
Bảo dưỡng trọn đời sản phẩm
Trải nghiệm vượt trội
Nhân viên am hiểu sản phẩm, nhiệt tình, uy tín và trách nhiệm
Quy trình xử lý nhanh về báo giá, phương án thi công và thắc mắc khách hàng
Khi có vấn đề về sản phẩm, Khách hàng gọi vào hotline công ty, hotline trực 24/7 tiếp nhận và xử lý trong 15 phút – 3 giờ tại nội thành Hồ Chí Minh
Trải nghiệm sản phẩm trong 7 ngày, nếu không hài lòng có thể đổi trả
Bảo hành 2 lớp và toàn quốc
Đội ngũ nhân sự chuyên nghiệp và có tay nghề cao
Dịch vụ bán hàng tận tâm nhanh chóng
Khi bạn lựa chọn New Day bạn yên tâm về xuất xứ hàng hóa đầy đủ chứng từ CO (chứng chỉ Xuất xứ hàng hóa) CQ ( chứng chỉ chất lượng) với hàng chính hãng đảm bảo
Lựa chọn New Day An tâm về sự lựa chọn motor cổng phù hợp, New Day sẽ đưa ra phương án thi công phù hợp và khách hàng nhận được giá trị DƯƠNG so với số tiền bỏ ra
Dịch vụ sau bán hàng với chính sách sau bán hàng được chú trọng với quà tặng khách hàng thân thiết, chính sách ưu đãi khác
New Day luôn cam kết đồng hành cùng khách hàng trong suốt thời gian sử dụng
Mọi quá trình lỗi khi vận hành khách hàng chỉ cần gọi hotline 08 3398 3399 được tiếp nhận xử lý nhanh chóng.
