Việc Cấu tạo và nguyên lý hoạt động của cổng tự động âm sàn của hệ thống là vô cùng quan trọng.

Bài viết này sẽ đi sâu vào từng thành phần cấu tạo, giải thích cách chúng phối hợp nhịp nhàng để mang lại sự tiện nghi và an toàn cho người dùng.

Cấu tạo và nguyên lý hoạt động của cổng tự động âm sàn? Hiểu rõ về cấu tạo và nguyên lý hoạt động

1. Giới thiệu tổng quan về cổng tự động trong kỷ nguyên số

Trong số các loại cổng tự động phổ biến trên thị trường, cổng tự động âm sàn đang ngày càng chiếm được cảm tình của người dùng bởi những ưu điểm vượt trội.

Điểm đặc biệt nhất của loại cổng này nằm ở thiết kế tinh tế: toàn bộ động cơ và cơ cấu vận hành được lắp đặt hoàn toàn ẩn mình bên dưới mặt đất.

Điều này không chỉ giữ nguyên vẻ đẹp kiến trúc ban đầu của cánh cổng, đảm bảo sự liền mạch và hài hòa với cảnh quan xung quanh

mà còn giúp cổng vận hành một cách êm ái, nhẹ nhàng, gần như không gây ra tiếng ồn. Đối với những công trình

chú trọng tính thẩm mỹ và sự yên tĩnh, cổng tự động âm sàn chính là sự lựa chọn tối ưu.

2. Cấu tạo chi tiết của cổng tự động âm sàn

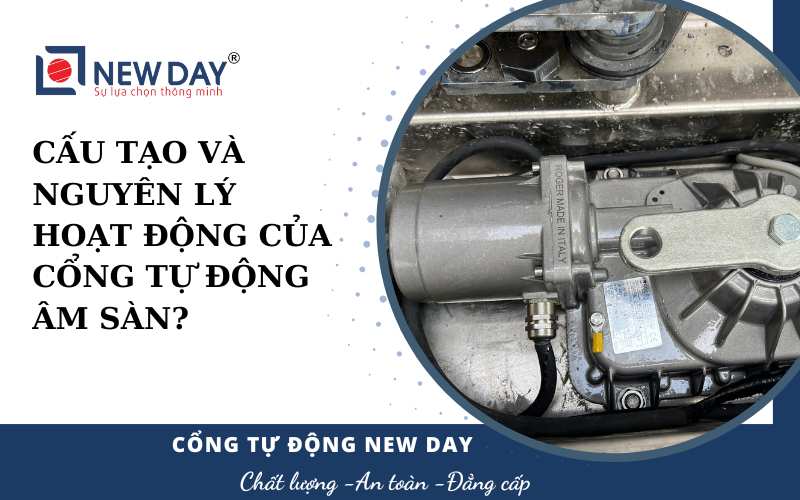

2.1. Motor cổng âm sàn

Là bộ phận trung tâm trong hệ thống cổng tự động, motor âm sàn có chức năng đóng/mở cổng một cách tự động nhờ vào nguồn điện điều khiển

. Motor bao gồm:

• Lớp vỏ bảo vệ: chống nước, bụi, chịu va đập.
• Động cơ điện: hoạt động ở 24VDC hoặc 230VAC.
• Hộp giảm tốc: giảm tốc độ quay, tăng momen xoắn.
• Trục truyền động: kết nối với cánh cổng qua cơ cấu liên kết.
• Công tắc giới hạn hành trình: định vị điểm dừng.
• Ly hợp cơ: hỗ trợ mở tay khi mất điện.
• Cảm biến Encoder: phản hồi vị trí, giúp điều khiển chính xác.

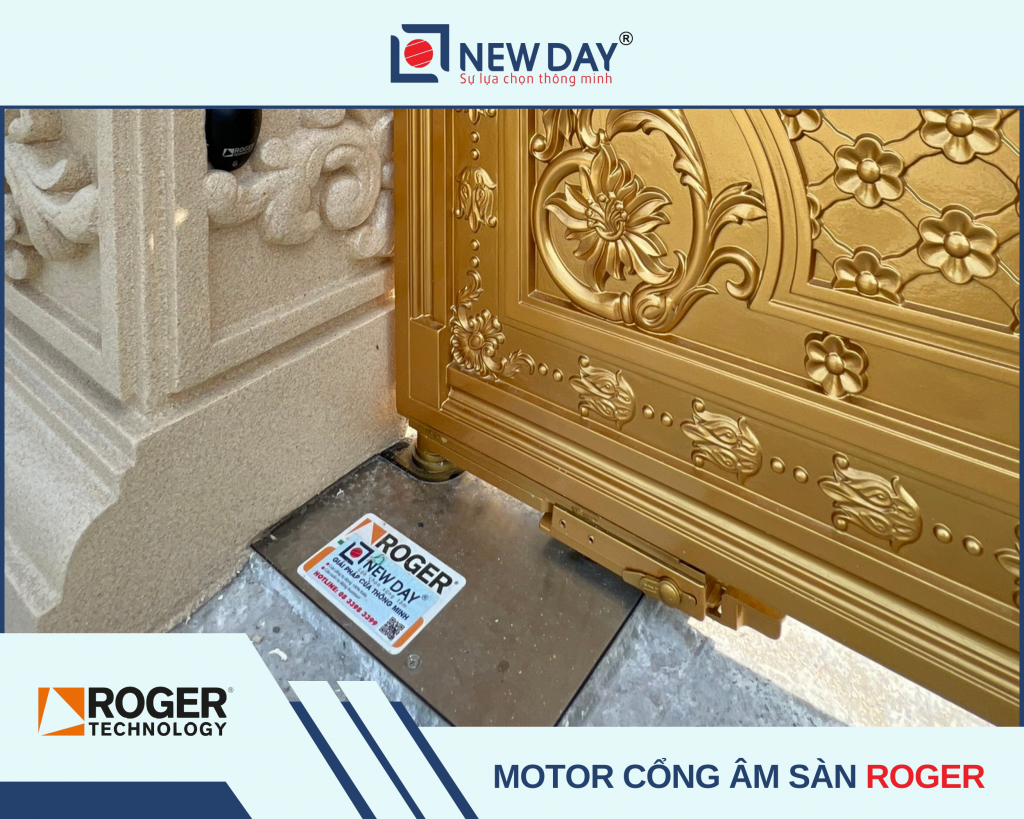

2.2. Hộp đế âm sàn

Là phần bao quanh và bảo vệ motor khỏi bụi, nước và các lực va đập từ môi trường bên ngoài. Hộp đế được gắn chắc chắn vào nền móng,

đảm bảo motor hoạt động ổn định.

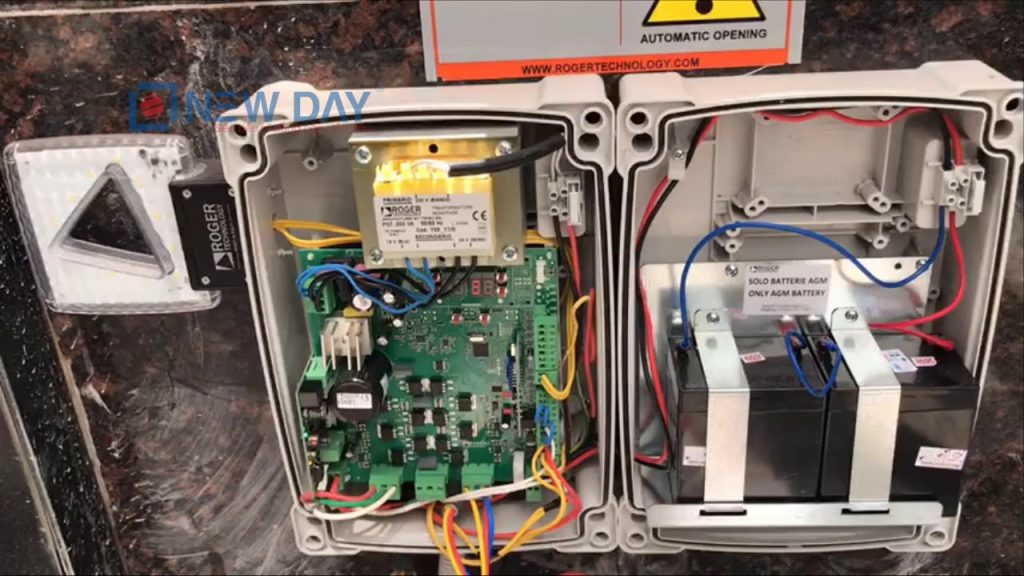

2.3. Hộp điều khiển trung tâm

“Bộ não” của hệ thống cổng tự động, xử lý tín hiệu từ các thiết bị điều khiển và truyền lệnh cho motor hoạt động. Bao gồm:

• Board mạch điện tử.
• Cổng kết nối nguồn, motor và thiết bị ngoại vi.
• Các nút cài đặt và đèn báo trạng thái.

2.4. Remote điều khiển từ xa

Cho phép người dùng mở/đóng cổng tự động âm sàn từ khoảng cách xa. Remote thường có 2-4 nút với các mã hóa chống sao chép.

2.5. Chìa khóa cơ

Dự phòng trong trường hợp mất điện, giúp người dùng mở cổng thủ công thông qua cơ cấu ly hợp.

2.6. Cảm biến an toàn Photocell

Ngăn chặn va chạm với người hoặc vật khi cổng đang đóng/mở bằng cách gửi tín hiệu dừng/đảo chiều về hộp điều khiển khi phát hiện vật cản.

3. Nguyên lý hoạt động của cổng tự động âm sàn – Quá trình vận hành thông minh

Hệ thống cổng tự động âm sàn hoạt động theo một trình tự logic và tự động hóa cao, đảm bảo sự chính xác và an toàn trong mỗi lần đóng/mở.

3.1. Nhận tín hiệu điều khiển

Quá trình vận hành của cổng tự động bắt đầu khi hộp điều khiển trung tâm nhận được tín hiệu yêu cầu mở hoặc đóng cổng.

Tín hiệu này có thể đến từ nhiều nguồn khác nhau:

• Remote điều khiển từ xa: Phương pháp phổ biến nhất, cho phép người dùng kích hoạt cổng từ khoảng cách an toàn.
• Nút nhấn cố định: Các nút nhấn được gắn trên tường hoặc trụ cổng, thường dùng cho người đi bộ hoặc trong trường hợp không có remote.
• Hệ thống kiểm soát ra vào thông minh: Ngày càng nhiều cổng tự động được tích hợp với các hệ thống hiện đại như:
  • Đầu đọc vân tay: Người dùng đặt ngón tay lên cảm biến để mở cổng.
  • Đầu đọc thẻ từ/mã số: Dùng thẻ hoặc nhập mã số bí mật.
  • Hệ thống nhận diện khuôn mặt: Công nghệ cao cấp cho phép mở cổng tự động khi phát hiện khuôn mặt đã đăng ký.
  • Ứng dụng trên smartphone: Điều khiển cổng thông qua ứng dụng di động, cho phép mở cổng từ bất cứ đâu có kết nối internet.
  • Bộ cảm biến hồng ngoại phát hiện xe: Một số hệ thống tiên tiến có thể tự động mở cổng khi phát hiện xe đang tiến lại gần.

3.2. Xử lý và kiểm tra tín hiệu tại hộp điều khiển

Khi tín hiệu được gửi đến, hộp điều khiển trung tâm (bộ não của hệ thống) sẽ thực hiện các bước xử lý và kiểm tra an toàn trước khi kích hoạt motor:

Giải mã tín hiệu: Hộp điều khiển sẽ giải mã tín hiệu nhận được để xác định đó có phải là tín hiệu hợp lệ từ

một thiết bị điều khiển đã được đăng ký hay không (ví dụ: kiểm tra mã hóa của remote).

Kiểm tra điều kiện an toàn: Đây là bước cực kỳ quan trọng. Hộp điều khiển sẽ kiểm tra tín hiệu từ các cảm biến an toàn Photocell.

Nếu cảm biến phát hiện có vật cản đang nằm trên đường đi của cổng (ví dụ: một người đứng chắn giữa hai mắt cảm biến),

hệ thống sẽ từ chối kích hoạt motor, hoặc nếu cổng đang di chuyển, nó sẽ ngay lập tức dừng lại hoặc đảo chiều để tránh va chạm.

Xác nhận lệnh: Nếu tín hiệu hợp lệ và không có điều kiện an toàn nào bị vi phạm, hộp điều khiển sẽ xác nhận lệnh và chuẩn bị kích hoạt motor.

3.3. Motor hoạt động và cánh cổng di chuyển

Sau khi nhận được lệnh kích hoạt từ hộp điều khiển, motor cổng âm sàn sẽ bắt đầu hoạt động:

Motor quay: Động cơ điện trong motor bắt đầu quay.

Truyền lực qua hộp giảm tốc: Lực quay từ động cơ được truyền đến hộp giảm tốc.

Hộp giảm tốc sẽ điều chỉnh tốc độ quay xuống mức phù hợp và tăng momen xoắn lên đáng kể.

Cánh cổng di chuyển: Momen xoắn được truyền qua trục truyền động và cơ cấu liên kết đến cánh cổng.

Cánh cổng bắt đầu di chuyển một cách êm ái, mượt mà theo hướng mở hoặc đóng tùy thuộc vào lệnh điều khiển.

Chuyển động đồng bộ: Đối với cổng hai cánh, hai motor âm sàn sẽ hoạt động đồng bộ dưới sự điều khiển của hộp điều khiển trung tâm,

đảm bảo hai cánh cổng mở hoặc đóng cùng lúc và đúng nhịp điệu.

3.4. Theo dõi hành trình và dừng cổng

Trong suốt quá trình di chuyển, hệ thống sẽ liên tục theo dõi vị trí của cánh cổng để đảm bảo nó dừng đúng vị trí và an toàn:

Công tắc giới hạn hành trình hoặc Encoder: Các công tắc giới hạn hành trình (limit switches) hoặc cảm biến Encoder (đối với motor cao cấp)

sẽ liên tục theo dõi quá trình di chuyển của cánh cổng.

Dừng cổng tự động: Khi cánh cổng đạt đến vị trí mở hoàn toàn hoặc đóng hoàn toàn đã được cài đặt, công tắc giới hạn hành trình sẽ kích hoạt,

gửi tín hiệu về hộp điều khiển. Hộp điều khiển sẽ ngay lập tức ngắt nguồn điện tới motor, làm cho cổng dừng lại đúng vị trí mong muốn,

tránh va đập mạnh hoặc vượt quá hành trình, đảm bảo độ bền và an toàn cho cả cổng và motor.

Khóa cổng (nếu có): Sau khi cổng đóng hoàn toàn, một số hệ thống có thể tích hợp thêm khóa điện tự động để tăng cường an ninh.

Quá trình này diễn ra một cách nhanh chóng, chính xác và tự động, mang lại sự tiện lợi và an toàn tối đa cho người sử dụng cổng tự động âm sàn.

4. Ưu điểm nổi bật của cổng tự động âm sàn

• Tăng thẩm mỹ cho cổng.
• Đảm bảo an toàn nhờ cảm biến.
• Vận hành êm ái, không gây tiếng ồn.
• Dễ tích hợp với hệ thống nhà thông minh.
• Độ bền cao nhờ cấu trúc kín và chống nước.

5. Ứng dụng rộng rãi của cổng tự động âm sàn trong cuộc sống hiện đại

Với những ưu điểm vượt trội về thẩm mỹ, an toàn và tiện nghi, cổng tự động âm sàn đã và đang được ứng dụng rộng rãi trong nhiều loại hình công trình khác nhau:

– Biệt thự và nhà phố cao cấp: Đây là phân khúc ứng dụng phổ biến nhất. Cổng tự động âm sàn giúp duy trì vẻ đẹp sang trọng,

kiến trúc tinh tế của biệt thự và nhà phố, đồng thời mang lại sự tiện lợi tối đa cho gia chủ.

– Khu đô thị, khu dân cư và khu nghỉ dưỡng: Các khu vực này thường yêu cầu cao về an ninh và tính thẩm mỹ đồng bộ.

Cổng tự động âm sàn là lựa chọn lý tưởng để kiểm soát ra vào, tăng cường an ninh chung và tạo điểm nhấn kiến trúc cho toàn bộ khu vực.

– Văn phòng, công ty và cơ sở thương mại: Tại các tòa nhà văn phòng, trụ sở công ty,

cổng tự động âm sàn mang đến vẻ ngoài chuyên nghiệp, hiện đại, đồng thời giúp kiểm soát lượng người ra vào hiệu quả, tăng cường an ninh cho tài sản.

– Cổng cơ quan, nhà máy sản xuất và kho bãi: Đối với các công trình công nghiệp, cổng tự động âm sàn

giúp tối ưu hóa quy trình vận chuyển hàng hóa, đảm bảo an ninh cho khu vực sản xuất và kho bãi, đồng thời chịu được tần suất sử dụng cao.

Các công trình công cộng khác: Như trường học, bệnh viện (trong các khu vực hạn chế), sân golf, câu lạc bộ, nơi cần sự tiện lợi, an toàn và thẩm mỹ.

6. Các yếu tố ảnh hưởng đến hiệu suất và tuổi thọ của cổng tự động âm sàn

Mặc dù cổng tự động âm sàn được thiết kế để hoạt động bền bỉ, nhưng hiệu suất và tuổi thọ của nó vẫn có thể bị ảnh hưởng bởi một số yếu tố quan trọng.

Hiểu rõ các yếu tố này sẽ giúp bạn đưa ra những quyết định đúng đắn trong quá trình lựa chọn, lắp đặt và sử dụng.

• Điều kiện môi trường lắp đặt: Đây là yếu tố có ảnh hưởng lớn nhất đến motor cổng tự động âm sàn.

– Bụi bẩn và cát sỏi: Sự tích tụ của bụi, cát và sỏi trong hộp đế âm sàn có thể làm kẹt các bộ phận cơ khí, tăng ma sát, gây tiếng ồn và làm hỏng motor.

– Mưa và nước đọng: Mặc dù motor được thiết kế chống thấm, nhưng nếu hộp đế thường xuyên bị ngập nước lâu ngày hoặc

hệ thống thoát nước kém, nước có thể tìm cách xâm nhập qua các gioăng cao su bị lão hóa hoặc các mối nối không kín, gây chập cháy motor và bảng mạch điện tử.

– Nước mặn hoặc hóa chất: Ở các khu vực ven biển, hơi muối trong không khí và nước mặn có thể gây ăn mòn kim loại nhanh chóng.

Các hóa chất trong đất (ví dụ: thuốc trừ sâu, phân bón) cũng có thể ảnh hưởng đến vật liệu.

– Độ ẩm cao: Khí hậu nhiệt đới ẩm có thể gây ẩm mốc, oxy hóa các linh kiện điện tử và mối nối dây điện.

– Tải trọng của cánh cổng: Trọng lượng và kích thước của cánh cổng là yếu tố quan trọng quyết định loại motor cần sử dụng.

Nếu chọn motor có công suất không phù hợp với tải trọng cánh cổng (quá yếu), motor sẽ phải hoạt động quá tải liên tục,

dẫn đến quá nhiệt, giảm hiệu suất và tuổi thọ nhanh chóng. Ngược lại, motor quá mạnh có thể gây lãng phí và không cần thiết.

– Tần suất sử dụng: Cổng tự động được sử dụng càng nhiều (mở/đóng càng nhiều lần trong ngày), motor càng phải hoạt động nhiều và chịu mài mòn lớn.

Các cổng ở khu vực công cộng, nhà máy có tần suất sử dụng cao hơn nhiều so với cổng biệt thự gia đình,

do đó cần loại motor chuyên dụng có độ bền và khả năng chịu tải cao hơn, đồng thời cần được bảo dưỡng thường xuyên hơn.

– Chất lượng thi công và lắp đặt: Một hệ thống cổng tự động âm sàn chỉ hoạt động tốt khi được thi công và lắp đặt đúng kỹ thuật.

– Thi công hộp đế không đúng chuẩn: Hộp đế không được chôn vững chắc, không cân bằng hoặc

không có hệ thống thoát nước hiệu quả sẽ ảnh hưởng trực tiếp đến hoạt động của motor và tuổi thọ của nó.

– Lắp đặt motor không chính xác: Motor bị lệch, không thẳng hàng với trục cổng có thể gây ma sát lớn, làm giảm hiệu suất và gây hư hại cơ khí.

– Đấu nối điện sai: Có thể gây chập cháy, hư hỏng bảng mạch hoặc motor.

– Chất lượng linh kiện và cảm biến: Sử dụng motor và các linh kiện (bảng điều khiển, cảm biến, dây điện, gioăng cao su)

không chính hãng, kém chất lượng hoặc không phù hợp với điều kiện môi trường sẽ làm giảm đáng kể hiệu suất và tuổi thọ của toàn bộ hệ thống.

Các cảm biến kém chất lượng có thể không hoạt động chính xác, gây nguy hiểm.

– Bảo dưỡng định kỳ: Việc không thực hiện bảo dưỡng định kỳ là một trong những nguyên nhân hàng đầu khiến cổng tự động

nhanh chóng xuống cấp và phát sinh lỗi. Bảo dưỡng giúp phát hiện sớm các vấn đề, làm sạch bụi bẩn, bôi trơn các bộ phận, từ đó kéo dài tuổi thọ và duy trì hiệu suất.

7. Lưu ý khi sử dụng cổng tự động âm sàn

• Không tự mở khi có nguồn điện.
• Tránh nhấn remote liên tục.
• Kiểm tra định kỳ cảm biến và hộp đế.
• Không để hộp đế ngập nước lâu ngày.
• Liên hệ đơn vị chuyên nghiệp khi gặp lỗi.

8. Giá trị thương hiệu NEWDAY trong ngành cổng tự động

NEWDAY là một trong những thương hiệu hàng đầu tại Việt Nam trong lĩnh vực cổng tự động, đ

ặc biệt với các dòng sản phẩm cổng tự động âm sàn nhập khẩu từ Ý như Roger, DEA, V2. Sự thành công của NEWDAY đến từ:

• Cam kết chỉ cung cấp motor chính hãng, đầy đủ CO/CQ.
• Chế độ bảo hành lên đến 10 năm.
• Đội ngũ kỹ thuật viên giàu kinh nghiệm, đào tạo bài bản.
• Hệ thống đại lý phân phối toàn quốc.
• Dịch vụ chăm sóc khách hàng 24/7.

9. Dịch vụ tư vấn, lắp đặt và bảo trì chuyên nghiệp tại NEWDAY

Không chỉ cung cấp sản phẩm chất lượng, NEWDAY còn nổi bật với quy trình dịch vụ chuyên nghiệp:

• Tư vấn tận nơi miễn phí: khảo sát công trình, lựa chọn loại motor phù hợp.
• Lắp đặt đúng kỹ thuật: đảm bảo an toàn, thẩm mỹ và tuổi thọ hệ thống.
• Bảo trì định kỳ: mỗi 6 tháng kiểm tra – vệ sinh – thay dầu mỡ.
• Sửa chữa nhanh chóng: phản ứng kỹ thuật trong vòng 24 giờ tại TP.HCM và các tỉnh lân cận.

10. Tổng kết

Cổng tự động âm sàn là giải pháp tối ưu cho những ai đang tìm kiếm sự tiện nghi, an toàn và thẩm mỹ.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách bảo dưỡng sẽ giúp bạn sử dụng hệ thống hiệu quả, bền bỉ theo thời gian.

Đừng quên lựa chọn những nhà cung cấp uy tín để được tư vấn, lắp đặt và bảo hành tốt nhất.

Nếu bạn đang có nhu cầu lắp đặt cổng tự động, đặc biệt là dòng cổng tự động âm sàn,

hãy liên hệ với các chuyên gia trong ngành để được tư vấn chi tiết và chính xác.
