Cổng trượt tự động Roger R30 là dòng motor cổng trượt của hãng motor cổng Roger dành cho cổng nặng với tải trọng 1200 kg/cánh, độ bền cao và hiện đại

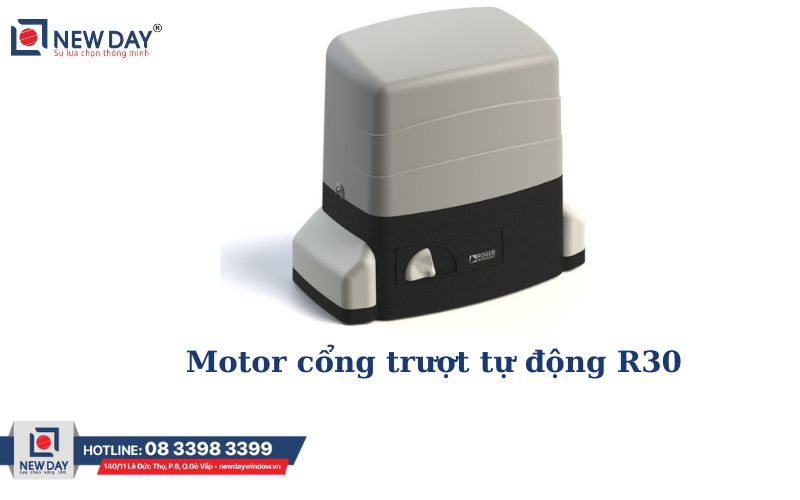

Cổng trượt tự động ROGER R30, tải 1200 kg/Cánh
1. Cổng trượt tự động Roger R30
Cổng tự động New Day đã lựa chọn motor cổng theo tiêu chí Chất lượng – an toàn – đẳng cấp để giới thiệu đến khách hàng
Có nhiều thương hiệu cổng tự động trên thị trường hiện nay phần lớn là các thương hiệu quốc tế đến từ các nước như Italia, Đài Loan, Malaysia
Với những tiêu chí trên, Cổng tự động New Day đã lựa chọn thương hiệu motor cổng Roger có xuất xứ Italia là một thương hiệu đánh giá cao
về công nghệ hiện đại, độ ổn định cao và phù hợp điều kiện lắp đặt Việt Nam
Cổng trượt tự động Roger là một trong 3 loại motor cổng phổ biến nhất hiện nay cùng với motor cổng âm sàn và motor cổng tay đòn
Cổng trượt tự động Roger có 5 model với tải trọng từ 400 -2200 kg/cánh đáp ứng tải trọng cho nhiều loại cổng khác nhau
Cổng trượt tự động Roger R30 là loại motor cổng trượt Roger có tải trọng 1200 kg/ cánh giải pháp cho những cổng nặng dùng motor cổng tự động
MOTOR CỔNG TRƯỢT TỰ ĐỘNG CHẤT LƯỢNG
2. Cổng trượt tự động là gì?
Cổng trượt tự động là một loại cổng tự động dành cho cổng trượt/lùa giúp quá trình đóng mở cổng một cách tự động nhanh chóng và thật đơn giản
Cổng trượt tự động Roger có rất nhiều loại tùy theo kết cấu từng loại cổng mà lựa chọn những dòng cổng tự động thích hợp nhất
Cổng tự động thường giúp cổng kéo sang ngang 1 cánh hoặc 2 cánh
CÁC LOẠI MOTOR CỔNG TRƯỢT TỰ ĐỘNG ROGER

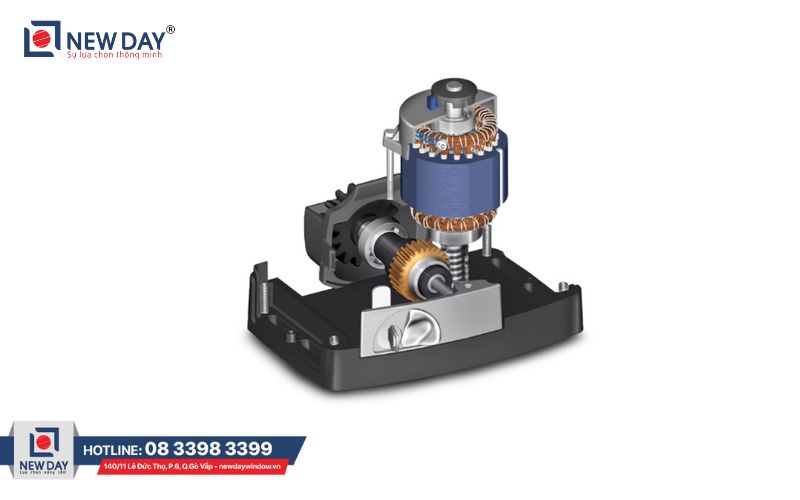

3. Cấu tạo cổng trượt tự động Roger R30
Cổng trượt tự động Roger R30 được vận hành nhờ 1 động cơ quay với những trục quay có hình tròn hình bánh răng để khớp
với thanh răng giúp motor vận hành có thể trượt lên thanh răng dễ dàng
Trên thân motor cổng trượt R30 có thiết kế đi kèm với 1 bo mạch điện tử điều khiển trung tâm
Đây là một điểm đặc biệt đối với dòng motor cổng trượt thay vì tách riêng như motor cổng âm sàn hay motor cổng cánh tay đòn
do đó khá tiện ích trong quá trình lắp đặt cổng tự động
+Motor cổng tự động được thiết kế nhỏ gọn thường hình chữ nhật
Trên thân motor cổng bao gồm 1 động cơ quay với những trục quay có hình tròn hình bánh răng để khớp với thanh răng giúp motor vận hành
có thể trượt lên thanh răng dễ dàng
Bo mạch được tích hợp luôn trên động cơ thay vì thiết kế một bo mạch điều khiển riêng như hệ motor cổng âm sàn và tay đòn
Bên ngoài bao bọc bởi 1 vỏ nhựa cứng chống nước
+ Thanh răng: bằng sắt hay thép kèm theo ốc cố định, hàn cơ khí lên thanh cổng giúp liên kết với motor cổng trượt lùa
+ Phụ kiện: 2 cảm biến an toàn, 2 tay điều khiển từ xa, đèn tín hiệu, 2 cảm biến, app điện thoại
Lưu ý phần phụ kiện cổng tự động có thể khác nhau cho mỗi model và mỗi thương hiệu phân phối sản xuất cổng tự động
Bên ngoài bao bọc bởi 1 vỏ nhựa cứng chống nước
Vì lắp bên ngoài nên động cơ cổng trượt thường trang bị công nghệ kháng nước và kháng bụi IP 43
Điện áp cổng trượt tự động Roger R30 là 230 vol AC điện xoay chiều, công suất lực đẩy mạnh mẽ 480 w
Lắp đặt đơn giản và nhanh chóng
Chi phí bảo dưỡng và bảo hành thấp
Motor cổng trượt được ứng dụng lắp đặt cho những cổng trượt 1 cánh, 2 cánh hoặc xếp lớp, mái kính tự động
4. Vị trí lắp đặt cổng trượt tự động
Vị trí lắp đặt Cổng trượt tự động Roger R30 thường có 2 vị trí thường gặp đó là ở dưới chân cổng và phía trên cổng tùy theo lựa chọn
nhưng đảm bảo tiêu chí là an toàn và chắn chắn.
+ Vị trí lắp đặt ở phía dưới cổng
là vị trí thường hay đặt motor cổng nhiều nhất vì nhiều lý do
Vị trí dễ cố định, có thể cố định bản mã motor bằng hệ thống trụ bê tông chắc chắn
Lắp thanh răng và hàn cũng dễ dàng hơn
Thuận lợi cho quá trình cài đặt và vận hành mô tơ cổng
Thuận lợi hơn khi sửa chữa
Tuy nhiên vị trí này ở dưới thấp hay bị bụi bẩn và nước ngập nên những nơi triều cường hoặc nước ngập cần cân nhắc
+ Vị trí lắp đặt ở phía trên cổng:
Vị trí này thường thiết kế thêm hệ giá đỡ cho motor cổng chắc chắn
Không sợ bị ngập úng hoặc triều cường
Vị trí cổng cao khi vận hành và chỉnh sửa cần nhiều thời gian hơn
5. Ưu điểm Cổng trượt tự động Roger R30
Tải trọng motor 1200 kg/ cánh phù hợp nhiều loại cổng nhẹ và vừa cho nhà phố
Trang bị công nghệ Brushless không chổi than giúp motor vận hành ổn định có độ bền bỉ là một điểm cộng cho dòng motor cổng trượt này
Điện áp motor 230 vol AC điện xoay chiều an toàn cho khách hàng sử dụng
Trang bị chế độ bảo vệ động cơ kháng nước, chống bụi IP43
Tốc độ đóng mở nhanh chóng 9.5 m/ phút được xem dòng motor trượt có tốc độ cao hiện nay
Sử dụng được cho trượt mở 1 cánh, 2 cánh, xếp trượt nhiều cánh
Đồng bộ được hệ thống thông minh giúp điều khiển qua App điện thoại, camera an ninh
Khi cúp điện có thể mở dễ dàng bằng khóa chìa
6. Thông số kỹ thuật Cổng trượt tự động Roger BM30
Nguồn điện vào 230V AC
Nguồn điện cho động cơ 230V
Công suất hoạt động 480 W
Tốc độ mở 9.5 m/ph
Chức năng mở cổng từng phần
Khi mất điện mở bằng tay (Có chìa khóa mở kèm).
Nhiệt độ môi trường: -20°C/+55°C
Chỉ số Chống Bụi – Chống Nước: IP43
Kết nối điện thông minh
Kết nối các Thiết bị An toàn & Kiểm soát
Các thiết bị chính của một bộ Cổng trượt tự động Roger BM30
01 Moto điện Roger
H93/RX22A/I – 01 Card thu phát tín hiệu điều khiển 2 kênh 433.92Mhz
R90/F4ES (R90/F2ES) – 01 Bộ cảm biến vậtt cản
KT214 – 01 Bộ bản mã đế và buloong
MC773 – 02 Thanh chốt hành trình
7. Công trình lắp đặt Cổng trượt tự động Roger R30
Chuẩn bị dụng cụ:
– Bộ motor cổng trượt tự động: 1 motor cổng, 1 Bản mã, 2 tay điều khiển, 2 cảm biến, đèn tín hiệu nếu có
– Dụng cụ lắp đặt: Máy hàn, máy khoan bê tông, máy cắt ( lưới cắt gạch và lưỡi cắt sắt), dây nguồn, búa, kéo, kiềm, thước ,
tô vít, cờ lê , băng dính điện, bút điện, lục giác. Ống T 13, 17, 19, dây điện chạy cảm biến, bútgăng tay, sơn nếu cần
Cách lắp đặt motor cổng trượt tự động Roger
Bước 1: Xác định vị trí đặt motor trượt và thanh răng truyền động
– Đo cao độ thanh răng và bánh răng động cơ so với cao độ cổng nơi định gắn với thanh răng thực tế. Khi thấp hơn phải tạo bản đế cao phù hợp nhất
– Chuẩn bị bản đế phù hợp ( có thể là một bản đế hàn sẵn hoặc đổ bê tông) bản mã để nâng chiều cao mô tơ lên,
đặt bản đế phẳng với mặt tường sau đó đặt bản đế lên, Đặt motor cổng vào thử cao độ của cổng, đặt thanh răng vào ướm thử đã đủ độ cao đế điểm định hàn chưa.
– Khi đủ độ cao đến điểm hàn thanh răng và bánh răng nằm giữa motor, đánh dấu vị trí đế cần cố định
Bước 2: Luồn dây điện nguồn và dây cảm biến vào lổ có trên bản đế
Bước 3: Hàn cố định và cân bằng thăng bằng bản mã
– Hàn cố định các bản đế vào bản mã và dùng thước kiểm tra sự thăng bằng
Bước 4: Lắp motor cổng và hàn thanh răng trên cổng
– Cố định motor cổng trượt
– Kiểm tra cơ khí cổng bằng tay, nếu cổng đẩy nhẹ nhàng thì tiến hành hàn thanh răng, nếu cổng đẩy nặng thì phải đều chỉnh
lại phần cơ khí giúp vận hành nhẹ nhàng, điều này quan trọng giúp vận hành motor cổng suôn mượt hay không
– Hàn thanh răng: bỏ ốc vào 3 lỗ ovan trên thanh răng, hàn thanh răng thứ nhất sao cho bánh răng và thanh răng khớp với nhau, hàn thanh răng thứ 2, 3,4 ..
tùy theo chiều dài cổng. Hàn đá giữa các thanh răng cố định . điểm cuối thanh răng được đặt trên bánh răng là được
Bước 5: Lắp lẫy chặn hành trình mở và đóng cổng:
– Cho cửa mở hết và đánh dấu vị trí mở hành trình. Đóng cửa tối kín tối đa xác định vị trí đóng hành trình. Cố định
Bước 6: Vị trí và cài đặt cảm biến an toàn, đèn tín hiệu:
Chon vị trí đi cảm biến an toàn, cố định vị trí và đấu nguồn cảm biến
Bước 7: Set thông số kỹ thuật motor cổng
Cài đặt thông số kỹ thuật theo quy định mỗi hãng
Bước 8: Tiến hành test vận hành và cân chỉnh
Bước 9: Bàn giao và nghiệm thu
8. Hướng dẫn sử dụng remote cổng tự động
– Sau khi bàn giao và nghiệm thu, New Day sẽ bàn giao cho khách hàng 2 remote
– Có 2 loại remote tay điều khiển từ xa cổng tự động loại 2 nút và loại 4 nút
– Gồm các chức năng mở cổng 1 cánh và mở cổng 2 cánh
– Riêng loại 4 nút có thể tích hợp đóng mở 2 cổng thuận tiện
Cách dùng remote cổng tự động đơn giản
– Đối với remote hai nút: nút bên trái đóng/ mở 1 cánh và nút bên phải đóng mở 2 cánh
– Nếu muốn đóng/mở 1 hoặc 2 cánh chỉ cần bấm nút và đợi cổng đóng mở hết hành trình
– Khi muốn đổi chế độ hành trình đóng mở nên đợi cổng mở đóng hết mới bấm đổi chế độ
– Khi mất remote hoặc thất lạc nên báo công ty để xóa mã bảo vệ và cài đặt mã mới đảm bảo an ninh
– Remote nên để nơi khô ráo tránh rơi vào nước hay gần lửa nóng
– Thay pin khi pin yếu hoặc hết
9. Hướng dẫn đóng mở cổng khi mất điện
– Khi bàn giao và nghiệm thu, New Day sẽ bàn giao khóa chìa mở cổng khi mất điện và hướng dẫn mở đóng cổng bằng khóa chìa trong trường hợp mất điện
– Khi mất điện, dùng khóa chìa Roger cắm vào ổ khóa trên thân cổng trượt tự động và mở theo chiều kim đồng hồ và mở đóng cổng bằng cơ
– Có thể lắp thêm bình lưu điện giúp mở cổng tự động dễ dàng khi mất điện
10. Cổng tự động New Day lắp đặt motor cổng trượt Roger tại TPHCM
Cổng tự động New Day là một trọng giải pháp cửa thông minh của công ty TNHH Công Nghệ Cửa Thông Minh New Day (công ty New Day)
Từ năm 2017, Công Ty New Day tiên phong phân phối dòng motor cổng nhập khẩu từ Italia vào thị trường TP Hồ Chí Minh
và các tỉnh lân cận để phục vụ vận hành cổng tự động cho các dinh thự, biệt thự và nhà phố cao cấp.
New Day định hướng lựa chọn những dòng sản phẩm cao cấp cho hạng mục cổng tự động để phân phối và lắp đặt
Nhiệm vụ của cổng tự động New Day: New Day không bán motor cổng tự động mà giúp khách hàng đưa ra lựa chọn thông minh
về giải pháp cửa thông minh với giá trị cảm nhận vượt trội
New Day coi trọng giá trị cảm nhận khách hàng về sản phẩm và dịch vụ của mình và luôn trao giá trị CẢM NHẬN DƯƠNG so với giá trị khách hàng bỏ ra.
New Day đã phân phối và vận hành cổng tự động cao cấp, New Day đã phục vụ hàng trăm nghìn công trình lớn: dinh thự, biệt thự và nhà phố cao cấp
Quyền lợi vượt trội:
Bảo hành motor cổng lên 10 năm
Kiểm tra và bảo dưỡng miễn phí hàng năm trong 24 tháng
Đổi 1 đổi 1 trong 24 tháng do lỗi sản xuất
Bảo dưỡng trọn đời sản phẩm
Trải nghiệm vượt trội
Nhân viên am hiểu sản phẩm, nhiệt tình, uy tín và trách nhiệm
Quy trình xử lý nhanh về báo giá, phương án thi công và thắc mắc khách hàng
Khi có vấn đề về sản phẩm, Khách hàng gọi vào hotline công ty, hotline trực 24/7 tiếp nhận và xử lý trong 15 phút – 3 giờ tại nội thành Hồ Chí Minh
Trải nghiệm sản phẩm trong 7 ngày, nếu không hài lòng có thể đổi trả
Bảo hành 2 lớp và toàn quốc
Đội ngũ nhân sự chuyên nghiệp và có tay nghề cao
Dịch vụ bán hàng tận tâm nhanh chóng
Khi bạn lựa chọn New Day bạn yên tâm về xuất xứ hàng hóa đầy đủ chứng từ CO (chứng chỉ Xuất xứ hàng hóa)
CQ ( chứng chỉ chất lượng) với hàng chính hãng đảm bảo
Lựa chọn New Day An tâm về sự lựa chọn motor cổng phù hợp,
New Day sẽ đưa ra phương án thi công phù hợp và khách hàng nhận được giá trị DƯƠNG so với số tiền bỏ ra
Dịch vụ sau bán hàng với chính sách sau bán hàng được chú trọng với quà tặng khách hàng thân thiết, chính sách ưu đãi khác
New Day luôn cam kết đồng hành cùng khách hàng trong suốt thời gian sử dụng.
Mọi quá trình lỗi khi vận hành khách hàng chỉ cần gọi hotline 08 3398 3399 được tiếp nhận xử lý nhanh chóng.
Thông tin hotline được dán trên sản phẩm vị trí dễ thấy để tiện cho việc liên hệ khi cần
Khách hàng nhận được quyền lợi vượt trội và sự trải nghiệm vượt trội
